Дорожные катки работают в условиях постоянной вибрации — это их суть. Вибровальцы уплотняют асфальтобетонную смесь за счёт колебаний разной частоты и амплитуды. Но эта же энергия разрушительно действует на элементы крепления вальца к раме машины. Подушки виброизолятора принимают на себя основной удар, гася колебания до приемлемого уровня и защищая несущие конструкции от усталостного разрушения. Подушка с артикулом 358172 применяется на компактных и средних катках Dynapac, и её состояние напрямую влияет как на качество уплотнения, так и на сохранность остальной техники.
Если характер вибрации изменился, полезно начать с диагностики всего узла. Нужную позицию можно сверить в разделе амортизаторов Dynapac, а затем сравнить её состояние с соседними опорами.

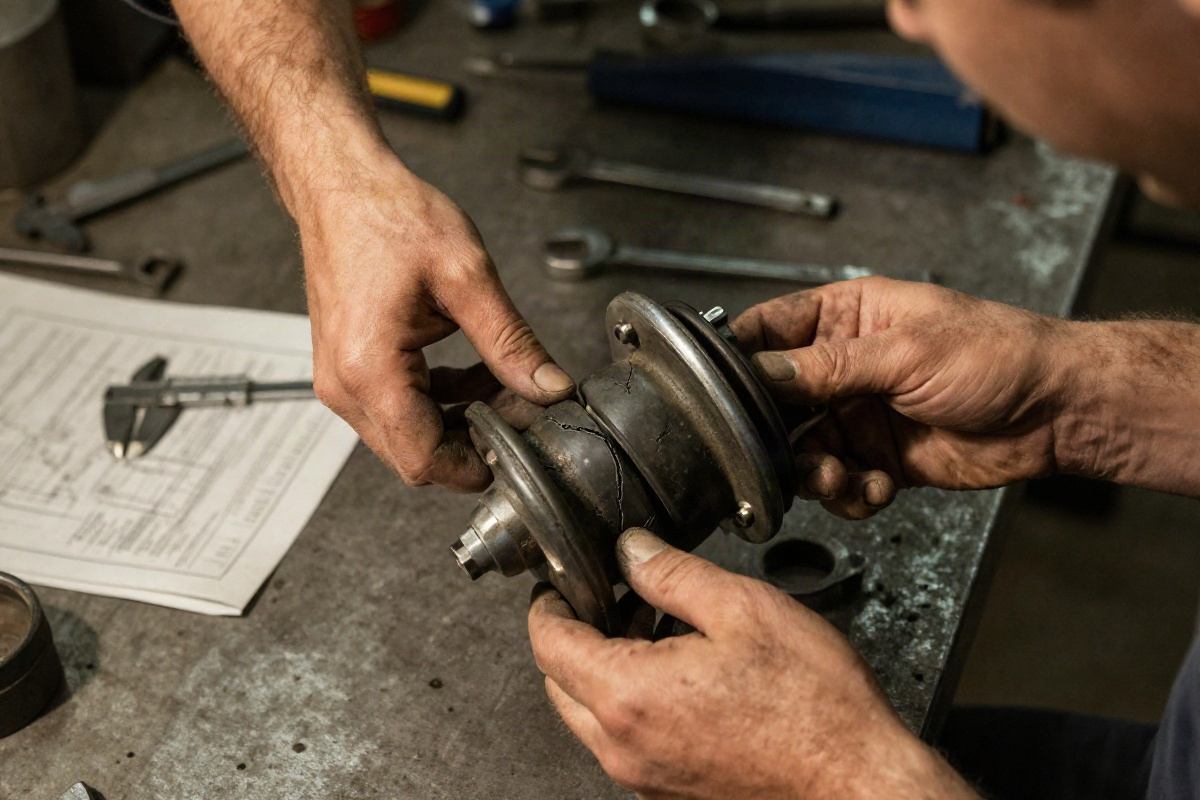

Резинометаллические виброизоляторы не выходят из строя мгновенно — за редкими исключениями вроде механического повреждения от попавшего в рабочую зону постороннего предмета. Обычно резина теряет упругость постепенно: сначала меняется жёсткость, потом появляются микротрещины, затем материал начинает отслаиваться от металлических закладных деталей. Оператор катка в процессе работы редко замечает эти изменения, потому что деградация происходит медленно и адаптация к ухудшению условий происходит незаметно.
Регулярная диагностика позволяет поймать момент, когда подушка уже не выполняет свои функции в полной мере, но ещё не привела к вторичным повреждениям. Замена виброизолятора обойдётся значительно дешевле, чем ремонт рамы или переборка подшипниковых узлов вальца, которые получили лишние динамические нагрузки.

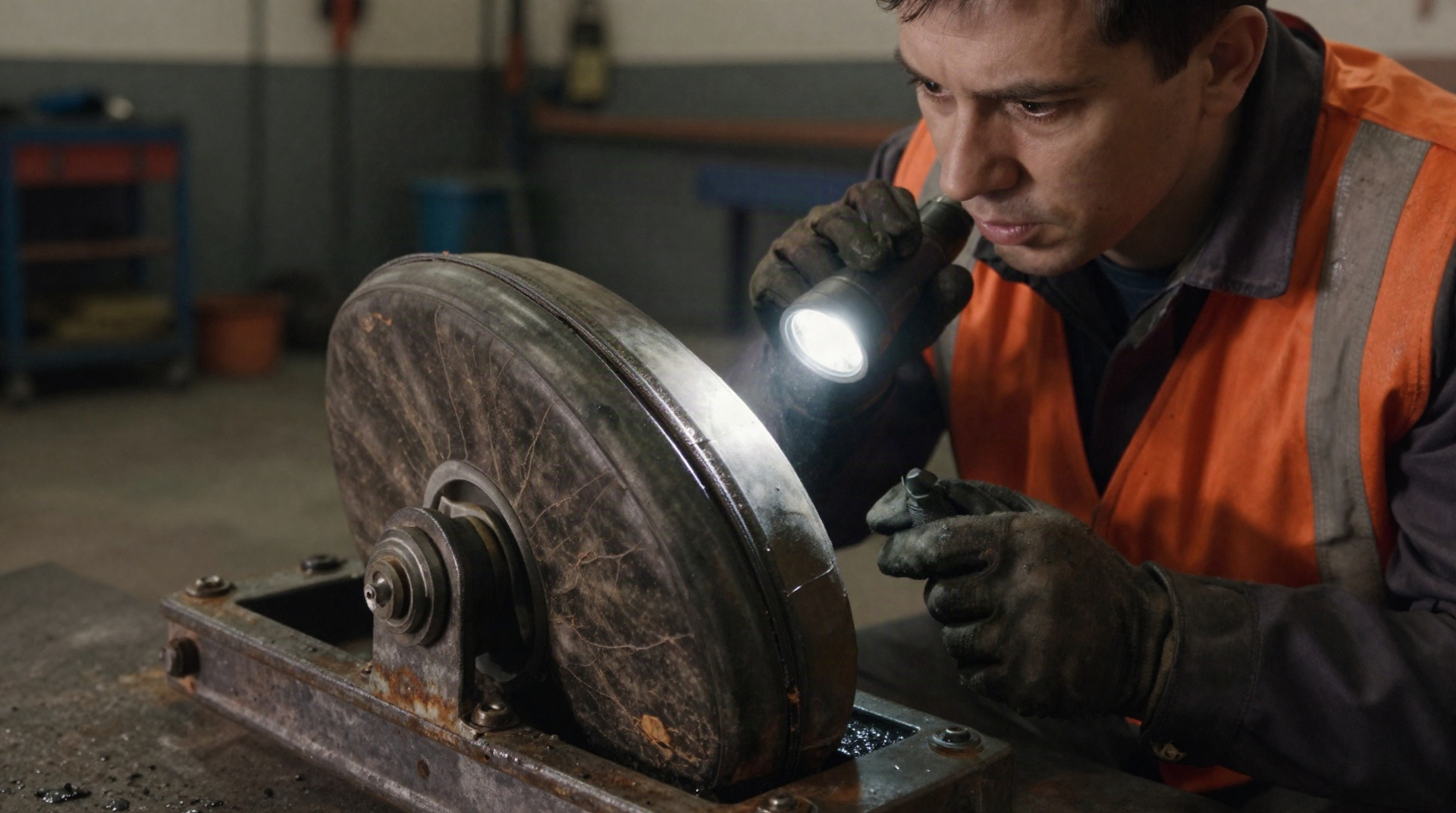

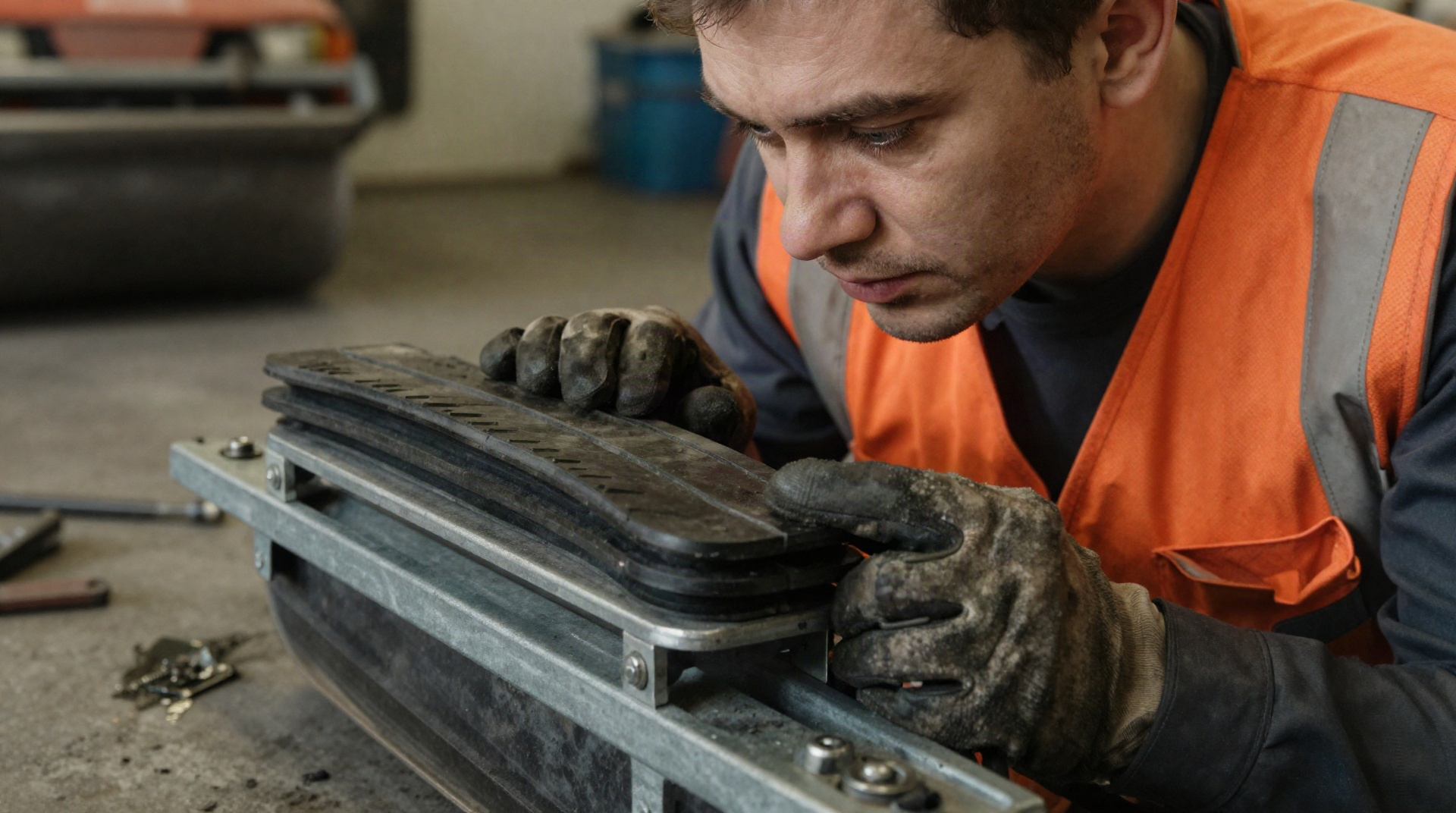

Начать стоит с визуального осмотра. Для этого каток нужно поставить на ровную площадку, заглушить двигатель и при необходимости демонтировать защитные кожухи, закрывающие узел крепления вальца. На что обращать внимание:
Визуальный осмотр даёт часть картины, но реальное состояние подушки проявляется именно под нагрузкой. Существует несколько рабочих методов проверки, не требующих сложного оборудования.
Контроль вибрации на раме. В идеале оператор должен ощущать на площадке и рычагах управления минимальную вибрацию — основная часть энергии остаётся в вальце. Если руки начинают неметь заметно быстрее обычного, если на рычагах появилась дрожь, которой раньше не было — виброизоляторы уже не справляются. Этот метод субъективный, но опытный машинист чувствует свой каток очень тонко.
Проверка биения вальца. При включённой вибрации вальец должен вращаться ровно, без заметного визуально биения. Если вальец «прыгает» или идёт восьмёркой, одна из причин — неравномерная жёсткость подушек. Когда одна сторона уже просела, а другая ещё держит, возникает дисбаланс, который визуально заметен при внимательном наблюдении.
Замер зазоров. Щупом или линейкой можно замерить расстояние между вальцом и элементами рамы в нескольких точках. Если зазоры с одной стороны стали меньше — подушка с этой стороны потеряла высоту.
Прослушивание при работе. Изношенный виброизолятор иногда издаёт стук или скрип — резина теряет демпфирующие свойства, и металлические детали начинают контактировать друг с другом через промежутки. Этот звук хорошо слышен на холостых оборотах при включённой вибрации.
При плановом техническом обслуживании есть возможность провести более тщательную проверку. Если каток поднят на домкрате и вальец освобождён от опорной нагрузки, можно оценить свободное состояние подушек и измерить их остаточную деформацию.
Состояние комплекта лучше оценивать на остановленной и безопасно зафиксированной машине по геометрии, посадке, видимым дефектам и данным сервисной документации. Если требуется измерение перемещения или жёсткости, используют предусмотренную производителем методику и сравнивают элементы в одинаковых условиях; импровизированная проверка рычагом рядом с вальцом не является надёжным диагностическим тестом.
При серьёзном подходе используют виброметры — портативные приборы с акселерометром. Датчик крепится к раме рядом с узлом крепления, включается вибрация на разных частотах, и фиксируется уровень виброскорости. Если показатели превышают паспортные значения для данной модели катка — виброизоляторы подлежат замене. Такой метод даёт объективную цифру, а не субъективное ощущение оператора.
Первая ошибка — оценивать состояние подушки только по внешнему виду. Бывает, что резина выглядит целой, без трещин и отслоений, но уже потеряла упругие свойства из-за внутреннего старения или перегрева. Такая подушка формально выглядит нормально, но под нагрузкой ведёт себя как жёсткий кусок — вибрация идёт напрямую на раму.
Вторая ошибка — менять только одну подушку из пары, когда вторая «ещё вроде держит». Виброизоляторы работают в паре, и их жёсткость должна быть сбалансирована. Если поставить новую подушку рядом со старой, новая возьмёт на себя бóльшую часть нагрузки и износится ускоренно. Кроме того, разная жёсткость создаст неравномерное распределение вибрации, что скажется на качестве уплотнения — вальец будет работать как несбалансированный.
Третья ошибка — игнорировать косвенные признаки. Иногда проблема с виброизоляцией маскируется под другие неисправности. Машинист жалуется на повышенную вибрацию, а механик начинает проверять подшипники вальца или гидромотор. Действительно, изношенный подшипник тоже даёт вибрацию, но последовательность проверки должна быть именно такой: сначала виброизоляторы (это проще и дешевле), потом подшипниковые узлы.
Продолжать эксплуатацию катка с изношенными виброподушками — значит создавать условия для каскадных поломок. Вибрация, которая не гасится резинометаллическим элементом, передаётся на раму. Рама катка — сварная конструкция, и сварные швы плохо переносят длительную вибрационную усталость. Возникают микротрещины в местах приварки кронштейнов, которые со временем развиваются в серьёзные трещины, требующие дорогостоящего ремонта с разборкой машины.
Следующая жертва — крепёжные болты. Постоянная динамическая нагрузка приводит к ослаблению болтовых соединений, а затем к срезу болтов или разрушению резьбы в привалочных поверхностях. Восстановить сорванную резьбу в тонкостенной конструкции рамы далеко не как правило возможно без серьёзных сварочных работ.
